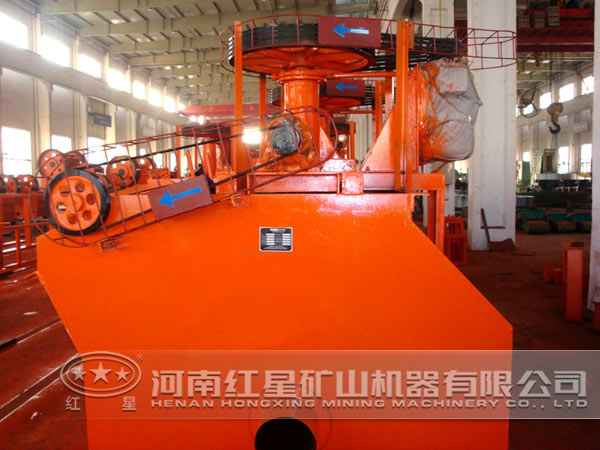

棒型浮選機是一種機械攪拌式的浮選機。適用于選別各種黑色和有色金屬礦物。該機在浮選過程中可用于粗選、精選、掃選和反浮選作業。

如果想要了解更多浮選機信息，請點擊：http://www.shoujimao.cn/news/b910.html

1、棒形浮選機的結構與工作原理

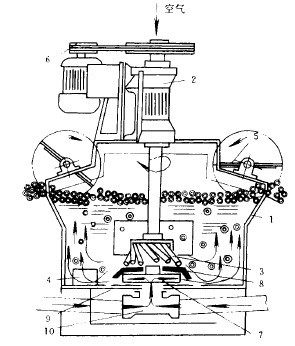

圖1是1m³棒型浮選機結構及工作示意圖。棒型浮選機也是由一排金屬制的長方形槽子組成，槽體之間用螺栓聯接。槽子的結構有兩種：吸入槽和浮選槽。選用何種結構及選用的數量，取決于選礦工藝流程、處理量和該種礦石的浮選時間。

每個浮選槽均由槽體1、軸承體（連同中空主軸）2、斜棒葉輪3、穩流器4、刮板5、傳動裝置6及凸臺等組成。吸入槽中，除有上述部件（凸臺由壓蓋代替）之外，在其中空主軸的下端還有提升葉輪7、壓蓋8和底盤9（見圖1）。浮選槽只起浮選作用。吸入槽除起浮選作用外，還兼有吸漿能力，即把槽外的礦漿通過提升葉輪的作用并經導管10吸入槽內。穩流器是由幾十條垂直放置的曲率不同的圓弧板所組成。凸臺（及壓蓋）是用穩流器的圓弧形邊緣壓在槽體底部的。

圖 1

漿充分混合，并由混合區向下方推出，借助于凸臺、穩流器的導向作用，使之連續、均勻地射向槽體四周，而后又徐徐上升到液面。這樣，既能使礦粒和氣泡有較多的接觸機會，使有用礦物顆粒在藥劑作用下很快被氣泡所吸附而浮至液面，又能使礦流在分選區穩定流動，不致因氣泡破壞使有用礦物重新落于槽底，從而促成了分選過程的順利進行。

2、操作與維護中應注意的事項

（1）生產中各槽起動順序應該先由掃選作業后一槽逐一向前啟動，直至精選首槽，然后再開動刮板。停車順序與此相反。

（2）礦漿液面的調整方法是，轉動槽體端部調整閘門的手輪便可調節液面高低和泡沫層的厚度。

（3）軸承部分的油杯每月加油一次。

（4）設備長期運轉后，若發現泡沫明顯減少及液面有回轉現象，則應檢查斜棒葉輪下端的排氣孔是否被礦漿堵死。否則會使電動機發熱，影響選別指標。

（5）在檢修更換葉輪時，先用長棒卡住葉輪，而后逆時針轉動皮帶輪便可拆下，更換時，葉輪螺紋處應加機油。同樣對于吸入槽也需先將葉輪卸下后，再拆其余各零件。

（6）刮板傳動裝置中的皮帶松緊通過減速器下部螺絲來調節。
